? 產品闡述

本款NTP網絡時間服務器的標準時間，是接收中國北斗（BDS）美國GPS全球衛星定位導航系統的秒同步信號及時間信息報文，校準本地時鐘信號后，輸出精確的時間頻率信號，GPS北斗衛星信號具有：精準、穩定、安全、冗余、可靠、便捷、抗干擾等優點，GPS北斗雙衛星系統的有機結合授時模式，使二者互為冗余，互為補充，當北斗衛星信號中斷輸入后，GPS衛星信號迅速無縫切換，實現輸出精確時間信息，保障了網絡系統中的數據庫服務器、PC機、網絡終端等設備對時的連續性，穩定性，可靠性，精確性。

本款NTP網絡時間服務器配合我公司自主知識產權的衛星授時、網絡同步、頻率測控等技術，支持標準的NTP和SNTP網絡對時協議，可提供NTP網絡對時、串口授時、1PPS脈沖信號輸出等功能。該產品功耗低、運行周期長、無風扇設計、運行穩定已經廣泛的應用在了智慧醫療、智能電網、大數據、智慧交通、金融交易、能源自動化、智慧教育、安防監控、廣播電視、移動通信等社會各個領域。

  ? 功能特點

u 北斗GPS雙星冗余授時模式，上級時間服務器架構，時間源穩定，安全，持續。

u 穩定、便捷、高效的嵌入式Linux操作系統，工業級服務器控制主板，具備上萬臺終端處理能力。

u 清晰高亮持久的顯示屏幕，輪循顯示GPS北斗鎖定狀態、衛星數量、IP、時區標準時間、地理坐標等狀態信息，使產品更具有直觀性。

u 支持通過http或https協議實現web查看系統信息、查看授時狀態、配置網絡地址、設置系統時間及資料下載等功能。

u 配置>6個10/100/1000M自適應以太網接口(每個端口具備授時和管理功能)和4路萬兆光口(含2組光模塊)

u 日志記錄功能:>30000條，支持USB響應參數存取，可擴展硬盤存儲

u 配備≧6路的10/100/1000M Base-T 以太網授時管理端口，可同時為多個局域網提供校時服務。

u 千兆網卡配置，大帶寬傳輸速率，網絡延時小，時間精度高。

u 使用壽命長，無故障運行周期超過（MTBF）10萬小時，經濟耐用。

u 安全、可靠的網絡數據傳輸加密設計理念，支持MD5、證書、加密協議，網絡系統安全系數高。

u 多種便捷方式，可輕松實現對設備的登錄、管理、維護。

u 支持多網口綁定冗余功能，芯跳檢測功能，實現服務器端口的負載均衡能力。

u 內存容量最大支持4G。

u 支持BDM/NTPM 網絡監控系統，支持 SNMP、EMAIL、SYSLOG 告警功能。

u 支持≧1個內存插槽。

          ? 網絡協議

     u NTP v1.v2.v3&v4(RFC1119&1305)          SNTP(RFC2030)

     u MD5 Authentication（RFC1321）          Telnet（RFC854）

     u NTP Unicast,Broadcast,Multicast,Autokey   TIME（RFC868) FTP（RFC959）

     u DAYTIME（RFC867) DHCP (RFC2131)        HTTP/SSL/HTTPS（RFC2616)

     u SSH/SCP (Internet Draft) SNMP v1,v2、    MIB II (RFC1213)

     u RSA非對稱加密     IPV4、IPV6、IPv4/IPv6 Hybrid

  ? 授時服務器性能

u GPS北斗衛星時鐘參考模式，一級網絡時間服務器，同步精度≦1μs

u 用戶終端同步授時精度：≦5ms（局域網典型值）

u 用戶容量：可支持上萬臺客戶端同步校準服務

u NTP端口吞吐量：≧50000次/秒

u 支持二級時間服務器架構,節點授時、和具備守時功能

u 高效能CPU處理器（可選國產）

? 衛星接收機參數

u 32通道授時型北斗接收機，

u UTC同步精度≦20ns（RMS），

u 接收B1,B2，B3.LI頻點

u 跟蹤及鎖定靈敏度可達-160dBm

u 首次定位時間：冷啟動：<35s；熱啟動<5s，重捕獲<1s

u 授時精度優于<20ns(RMS)

u 定位精度：3m（RMS）

u 速度精度：0.1m/s

? 服務器顯示屏

u 配置LCD/VFD顯示屏

u 顯示屏輪循顯示：衛星狀態、時區時間、衛星數量、地理坐標、IP等信息；

u 工作狀態指示燈判斷：NTP服務啟動、網絡連接、NTP請求超限和衛星鎖定等狀態

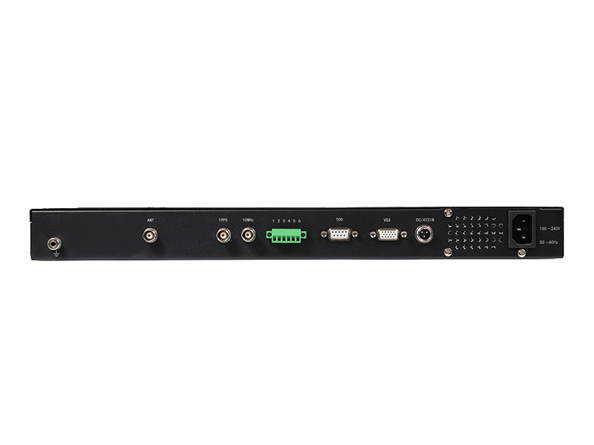

? 服務器接口配置

u 衛星天線接口（ANT)：BNC接口，5V DC電源，1路

u NTP授時網口：10/100/1000M以太網RJ45接口，≧6路

u Console控制口：RJ-45接口，RS232電平，1路

u 串口TOD：DB-9接口（母頭）,2路，RS422/485；RS232電平，≧5路

u 干接點報警：電源、衛星、端口容量報警（選項）

u 1PPS（秒脈沖）：BNC接口，時間精度≦20ns（RMS），1路

? 物理及環境參數

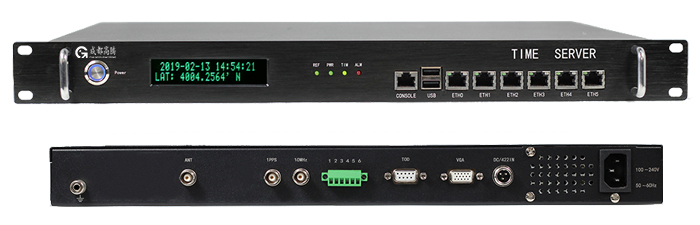

u 尺寸：標準19英寸1U機箱

u 重量：≦5Kg

u 電源：220V ±20%  47Hz ～63Hz

u 工作溫度：-10℃～+55℃（主機）-40℃～+75℃（天線）

u 存貯溫度：-45℃～+85℃

u 濕度：95％無冷凝

u 功耗：≦30W

  ? 軟件性能：

  u 終端授時軟件

 提供window系統SNTP協議校時軟件，支持開機自啟動和托盤運行，可添加多個NTP時間服務器地址，當NTP時間服務器不可用時，可自動切換。

  u 監視平臺軟件

 監視NTP服務器和授時客戶端的同步和時間偏差情況，可通過SNMP、syslog，Email等協議告警。監視終端數量要求：≥10000臺客戶端（含服務器、PC終端、交換設備、安全設備等），支持全網內分區域實現客戶端同步狀態統計，并生成統計報表。

  u 客戶端時間同步軟件

 提供window系統NTP協議校時軟件，以服務方式運行，并提供運行狀態監視、控制、配置界面。

? 產品標準配置清單

u 授時服務器1臺

u 衛星接收器1個

u 衛星天線1套

u 電源線1根

u 控制線1根

u 用戶手冊1本

u 避雷器1個（選項）
